Portfólio · Casos Reais
Exemplos de instalações realizadas pela JGTE em edifícios comerciais, plantas industriais e infraestrutura — da especificação à supervisão técnica presencial.
Amortecedores viscosos e suportes elásticos instalados nos pontos de fixação de tubulações de sistemas de ar-condicionado central. A vibração gerada por chillers, bombas e compressores é bloqueada antes de se propagar pela estrutura, eliminando o ruído de baixa frequência percebido em ambientes internos.
Base de inércia dimensionada para compensar esforços dinâmicos e estáticos não mencionados e coincidir o C.G do conjunto suspenso com o Centro geométrico da base.
Montagem de conjuntos motobomba sobre base de inércia com isoladores de vibração de mola helicoidal.
Estruturas de aço possuem baixo amortecimento interno e propagam vibração com eficiência. Molas helicoidais de aço instaladas sob equipamentos posicionados em mezaninos, passarelas e plataformas metálicas protegem a estrutura contra fadiga e eliminam o desconforto em áreas adjacentes de trabalho.
Isoladores de elastômero ou mola helicoidal instalados em ventiladores de cobertura.
A equipe técnica da JGTE realiza vistorias, instalações e medições em coberturas, salas de máquinas, subestações e áreas de difícil acesso. Todos os trabalhos em altura seguem a NR-35 com plano de resgate e EPIs adequados. Cada projeto inclui supervisão presencial do engenheiro responsável do início ao fim.
Reuniões técnicas realizadas nas instalações do cliente para alinhamento e acompanhamento do projeto. A equipe JGTE apresenta diagnósticos, propõe soluções dimensionadas e define com os responsáveis o plano de implementação — garantindo que todos os envolvidos estejam alinhados antes e durante a execução.
Diagnóstico de vibração realizado diretamente em equipamentos críticos — compressores, bombas de alta potência, turbinas e sistemas rotativos de grande porte. A JGTE atua com os EPIs exigidos e se alinha aos procedimentos de segurança do cliente, inclusive em áreas de acesso restrito e ambientes classificados.
A JGTE marca presença na FEICON — a maior feira de construção civil da América Latina — acompanhando lançamentos, tendências e demandas do setor. A participação reforça o relacionamento com construtoras, incorporadoras e escritórios de engenharia que buscam soluções de isolamento de vibração em projetos de edificações.

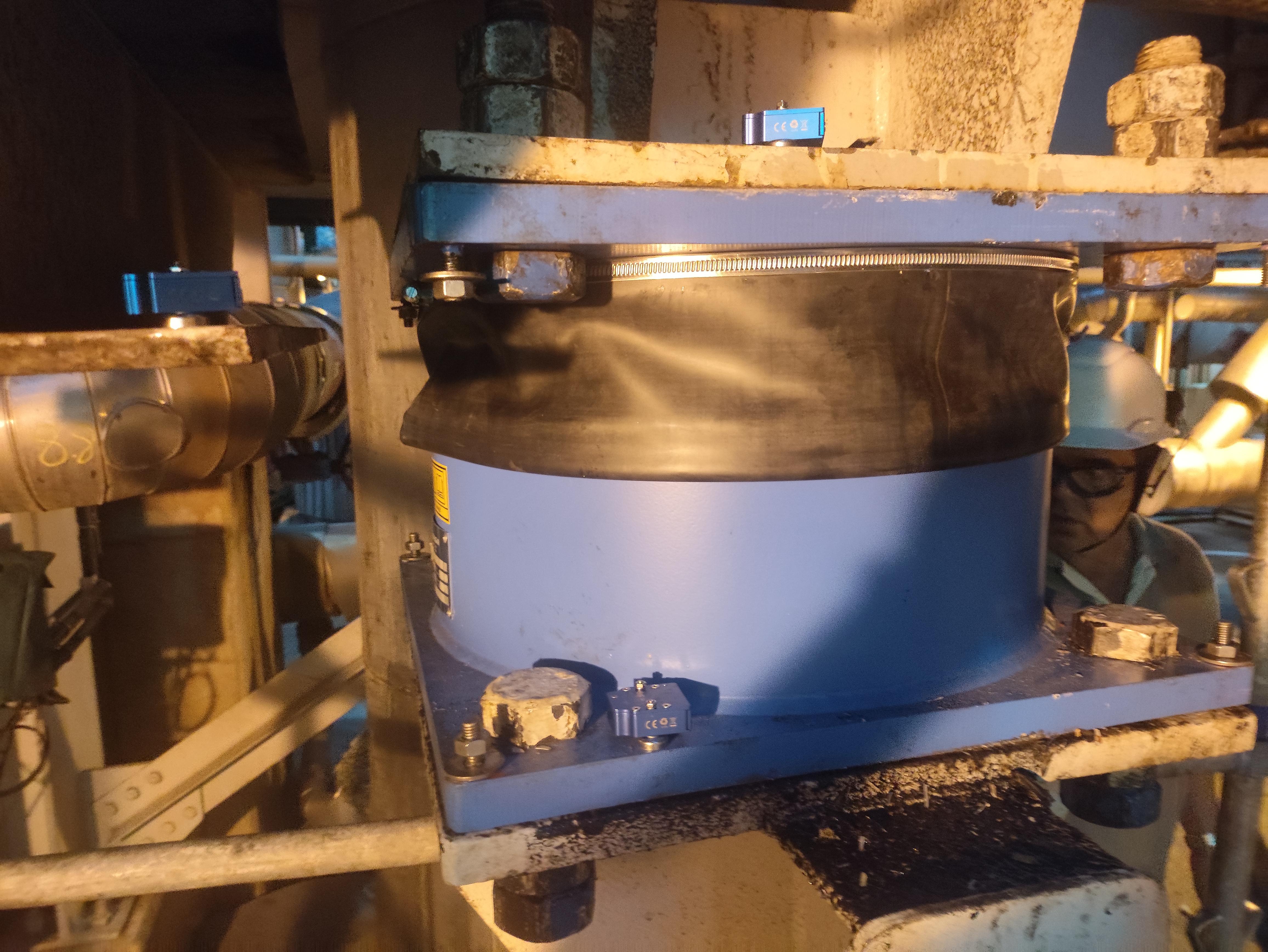

Isoladores de vibração de maneira geral instalados sob equipamentos e monitoramento das vibrações por meio de analisador de vibração.

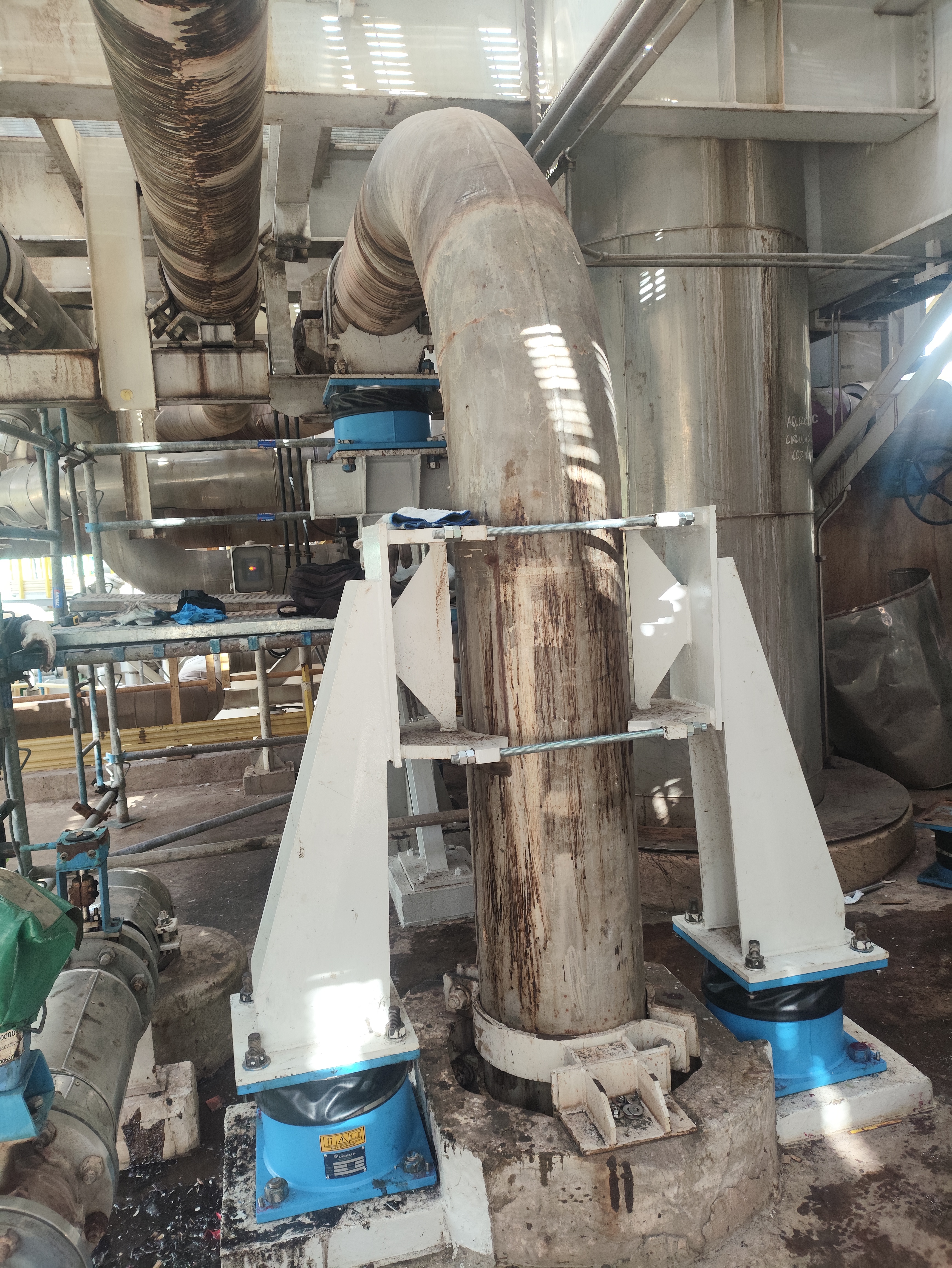

Estrutura de suporte com isoladores do tipo viscodamper.

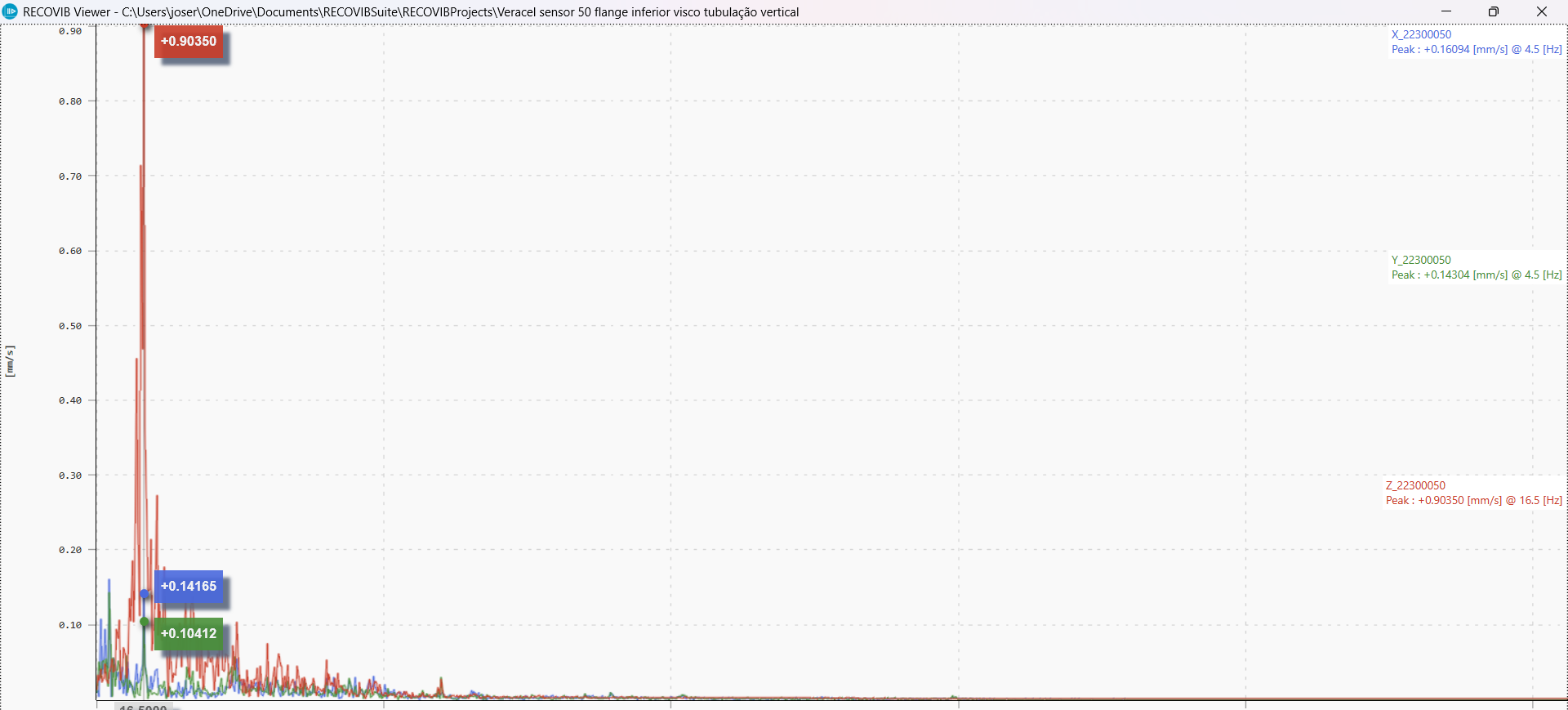

Espectro FFT obtido com o sistema RECOVIB em medição na flange inferior de tubulação vertical com amortecedor viscoso. O gráfico revela o pico dominante de 0,90 mm/s em 16,5 Hz (eixo Z), identificando a frequência de excitação que orientou o dimensionamento do sistema de isolamento. Dados reais de projeto entregue.
Registro em vídeo de medição de vibração realizada pela equipe JGTE diretamente no equipamento em operação. O sensor é posicionado nos pontos de interesse definidos no protocolo de medição, e os dados são capturados em tempo real para análise espectral posterior e elaboração do laudo técnico.

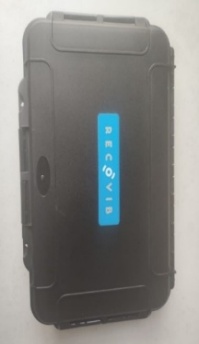

O RECOVIB (Micromega Dynamics, Bélgica) é o sistema de medição utilizado pela JGTE em campo para diagnóstico e validação de projetos. Trata-se de um sensor triaxial compacto e portátil que mede velocidade de vibração (mm/s) nos três eixos simultaneamente — X (horizontal transversal), Y (horizontal longitudinal) e Z (vertical) — com frequências de até 500 Hz.
Como é feita a medição: o sensor é fixado magneticamente ou com parafuso direto no equipamento ou na estrutura a ser analisada, nos pontos definidos pelo protocolo de medição. Em operação, o RECOVIB registra os dados em tempo real e os transmite ao notebook via software RECOVIB Suite, que gera o espectro FFT — um gráfico de frequência × amplitude que revela exatamente quais frequências estão sendo excitadas e com qual intensidade. Esses resultados são comparados às normas ISO 10816 e NBR 10082 e orientam o dimensionamento preciso dos isoladores necessários.
Próximo passo
Envie os dados do equipamento e da instalação. O engenheiro da JGTE avalia o caso e retorna com uma proposta técnica objetiva.
